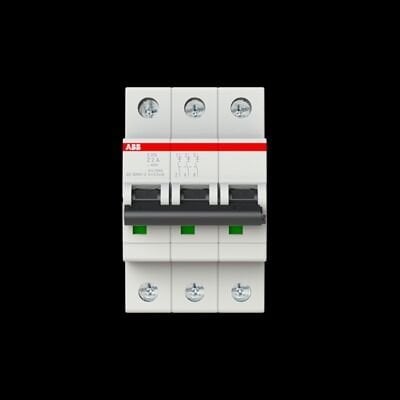

ABB S203-Z2
ABB Eco Çözümleri
-
Evet
EcoSolutions Profili
-
Ecosolutions Ürün Profili: S200 MCB
-
Döngüsel Şema – Geri Dönüşüm Oranı:
EN45555 standardına göre kaynak döngüsünü kapatacak şekilde tasarlanmıştır – %80,7 -
Toplu Atık Depolama:
Tehlikeli atıklar çöplüğe gönderilmez -
Uzun Ömürlü Ürün:
Ürün dayanıklılığı -
Geri Alma Hizmeti:
Geri dönüşüme verilebilir -
Kullanım Ömrü Sonu Talimatları:
S200, S200L, SZ200, SC200, S200M, S200M(T)UC -
Çevresel Ürün Beyanı (EPD):
EPD MCB Compact S200 ailesi
Teknik Veriler
Elektriksel Özellikler
-
Dielektrik Dayanım: 50/60 Hz – 1 dk – 2 kV
-
Anma Kısa Devre Kesme Kapasitesi (Icu):
-
230 V AC: 20 kA
-
400 / 440 V AC: 10 kA
-
-
Servis Kısa Devre Kesme Kapasitesi (Ics):
-
230 V AC: 15 kA
-
400 / 440 V AC: 7,5 kA
-
-
Anma Akımı (In): 2 A
-
Gerilim Türü: AC / DC
-
Frekans: 50 / 60 Hz
-
Güç Kaybı: 7,5 W (Kutup başına 2,5 W)
-
Aşırı Gerilim Kategorisi: III
-
Enerji Sınırlama Sınıfı: 3
-
I2t Karakteristiği: Z
Gerilim Değerleri
-
Anma Çalışma Gerilimi: 440 V AC (IEC 60947-2)
-
Anma Yalıtım Gerilimi (Ui): 440 V
-
Darbe Dayanım Gerilimi (Uimp):
-
Deniz seviyesinde: 6,2 kV
-
2000 m’de: 5 kV
-
Mekanik Özellikler
-
Kutup Sayısı: 3P
-
Korunan Kutup Sayısı: 3
-
Anahtar Tipi: Toggle
-
Kontakt Konum Göstergesi: Kırmızı ON / Yeşil OFF
-
Mekanik Dayanıklılık: 20.000 çevrim
-
Elektriksel Dayanıklılık: 20.000 AC çevrim
-
Sıkma Torku: 2,8 N·m
-
Önerilen Tornavida: Pozidriv 2
-
Klemens Tipi: Vidalı (Failsafe çift yönlü silindir kaldırmalı)
Kablo Bağlantıları
-
Baralar: 10 / 10 mm²
-
Esnek (Ferüllü): 0,75 – 25 mm²
-
Esnek: 0,75 – 25 mm²
-
Rijit: 0,75 – 35 mm²
-
Bükülü: 0,75 – 35 mm²
-
Soyma Uzunluğu: 12,5 mm
Çevresel Koşullar
-
Çalışma Sıcaklığı: -25 … +55 °C
-
Depolama Sıcaklığı: -40 … +70 °C
-
Koruma Sınıfı: IP20 / IP40 (kapaklı)
-
Kirlilik Derecesi: 3
-
Titreşim Dayanımı: IEC 60068-2-6
-
Darbe Dayanımı: IEC 60068-2-27
Boyutlar ve Ağırlık
-
Modül Genişliği: 3
-
Genişlik: 52,5 mm
-
Yükseklik: 88 mm
-
Derinlik: 69 mm
-
Net Ağırlık: 0,336 kg
Montaj
-
Montaj Tipi: DIN Ray
-
DIN Ray:
-
TH35-15 (35×15 mm)
-
TH35-7.5 (35×7,5 mm)
-
-
Montaj Pozisyonu: Serbest
Standartlar ve Sertifikalar
-
Standartlar:
IEC/EN 60898-1, IEC/EN 60947-2, UL 1077 -
Sertifikalar: EN, IEC, UL
-
ETIM: EC000042 – Minyatür Devre Kesici (MCB)
-
WEEE Kategorisi: 5 – Küçük Ekipman (B2B)
