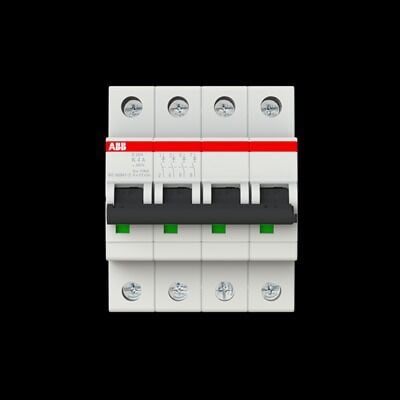

ABB S204-K4

ABB EcoSolutions

• ABB EcoSolutions: Evet

EcoSolutions Profili

• EcoSolutions Ürün Profili: S200 MCB

• EN45555’e Göre Ürün Geri Dönüştürülebilirlik Oranı:
  Kaynak döngülerinin kapatılması için tasarım – EN45555 Standardı – %80,7

• ABB Tesisleri Atık Politikası:
  Tehlikesiz atıklar düzenli depolama sahalarına gönderilmez

• Uzatılmış Ürün Ömrü:
  Ürün dayanıklılığı

• Geri Alma Hizmeti:
  Geri dönüşüm için iade (Take Back)

• Kullanım Ömrü Sonu Söküm Talimatları:
  S200, S200L, SZ200, SC200, S200M, S200M(T)UC

• Çevresel Ürün Beyanı (EPD):
  EPD MCB Compact S200 (...M, SC..., ST..., ...MTUC, ...MT & MUC) ailesi

Teknik Özellikler

Genel Teknik Veriler

• Dielektrik Test Gerilimi: 50 / 60 Hz – 1 dk – 2 kV

• Anma Nihai Kısa Devre Kesme Kapasitesi (Icu):

  • 230 V AC: 20 kA

  • 400 V AC: 10 kA

  • 440 V AC: 10 kA

• Anma Servis Kısa Devre Kesme Kapasitesi (Ics):

  • 230 V AC: 15 kA

  • 400 / 440 V AC: 7,5 kA

• Besleme Bağlantısı: Serbest

• Kontak Konum Göstergesi: Kırmızı ON / Yeşil OFF

• Enerji Sınırlama Sınıfı: 3

• Elektriksel Dayanıklılık: 20.000 AC çevrim

• Mekanik Dayanıklılık: 20.000 çevrim

• Korunan Kutup Sayısı: 4

• Kutup Sayısı: 4P

• Sıkma Torku: 2,8 N·m

Mekanik Yapı

• Aktüatör Tipi: Toggle (mandallı)

• Klemens Tipi: Emniyetli çift yönlü silindir kaldırmalı vidalı terminal

• Aktüatör İşaretlemesi: I / O

• Aktüatör Malzemesi: Yalıtım Grubu II, Siyah, Mühürlenebilir

• Önerilen Tornavida: Pozidriv 2

• Aksesuar Desteği: Evet

Bağlantı Kapasiteleri

• Bara: 10 / 10 mm²

• Esnek (Ferüllü): 0,75 – 25 mm²

• Esnek: 0,75 – 25 mm²

• Rijit: 0,75 – 35 mm²

• Bükülü: 0,75 – 35 mm²

• Montaj Ölçüsü: DIN 43880-1’e uygun

• Kablo Soyma Uzunluğu: 12,5 mm

• Terminal Tipi: Vidalı terminaller

Elektriksel Özellikler

• Açma Karakteristiği: K

• Anma Çalışma Gerilimi: IEC 60947-2’ye göre 440 V AC

• Maksimum Çalışma Gerilimi: 440 V AC

• Anma Yalıtım Gerilimi (Ui): IEC/EN 60664-1 – 440 V

• Darbe Dayanım Gerilimi (Uimp):

  • 4 kV

  • 2000 m’de: 5 kV

  • Deniz seviyesinde: 6,2 kV

• Besleme Gerilim Türü: AC / DC

• Anma Akımı (In): 4 A

• Anma Kısa Devre Kesme Kapasitesi:

  • AC: 6 kA

  • DC: 6 kA

• Koşullu Kısa Devre Akımı (Inc):

  • 230 V: 20 kA

  • 400 V: 20 kA

• Frekans: 50 / 60 Hz

• Güç Kaybı: 6,8 W (kutup başına 1,7 W)

• Aşırı Gerilim Kategorisi: III

• I²t Karakteristiği: S200_S200M_S200P let-through energy D-K

Gövde ve Yapı

• Gövde Malzemesi: Yalıtım Grubu II, RAL 7035

UL / CSA Teknik Verileri

• Maksimum Çalışma Gerilimi:

  • 110 V DC

  • 480Y / 277 V AC

• UL1077 Kısa Devre Kesme Kapasitesi:

  • 277 V AC: 6 kA

  • 480Y / 277 V AC: 6 kA

  • 240 V: 10 kA

• Bağlantı Kapasiteleri (UL/CSA):

  • Bara: 18–8 AWG

  • İletken: 18–4 AWG

• Sıkma Torku (UL/CSA): 18 in·lb

Malzeme Uygunluğu

• RoHS: AB 2011/65/EU ve 2015/863 direktiflerine uygundur

• REACH: %0,1’den fazla zararlı madde içermez

• WEEE Kategorisi: 5 – Küçük Ekipman (B2B)

• SCIP No: e6800e55-46b1-49a3-881b-0f66d0e903ad (Almanya)

Çevresel Koşullar

• Çalışma Sıcaklığı: -25 … +55 °C

• Depolama Sıcaklığı: -40 … +70 °C

• Koruma Sınıfı: IP20 / IP40 (kapaklı)

• Kirlilik Derecesi: 3

• Titreşim Dayanımı: IEC 60068-2-6

• Darbe Dayanımı: IEC 60068-2-27

Boyutlar

• Modül Sayısı: 4

• Genişlik: 70 mm

• Yükseklik: 88 mm

• Derinlik: 69 mm

• Net Ağırlık: 0,448 kg

• Montaj Derinliği: 69 mm

Montaj ve Kurulum

• Montaj Tipi: DIN Ray

• Uyumlu DIN Raylar:

  • TH35-15 (35 × 15 mm)

  • TH35-7.5 (35 × 7,5 mm)

• Montaj Pozisyonu: Serbest

Standartlar ve Sertifikalar

• Standartlar: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077

• Sertifikalar: EN, IEC, UL

• ETIM: EC000042 – Minyatür Devre Kesici (MCB)

• UNSPSC: 39121603
