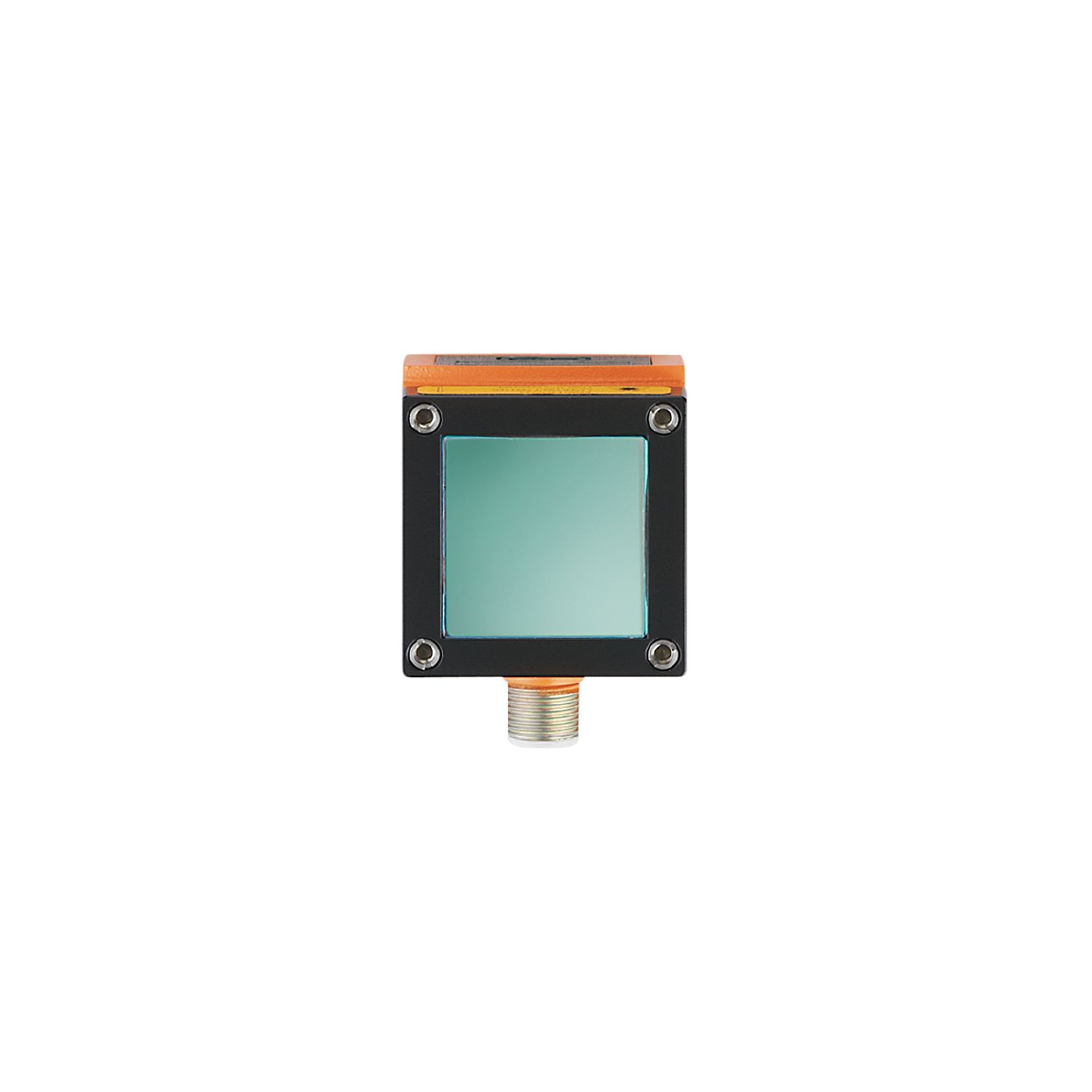

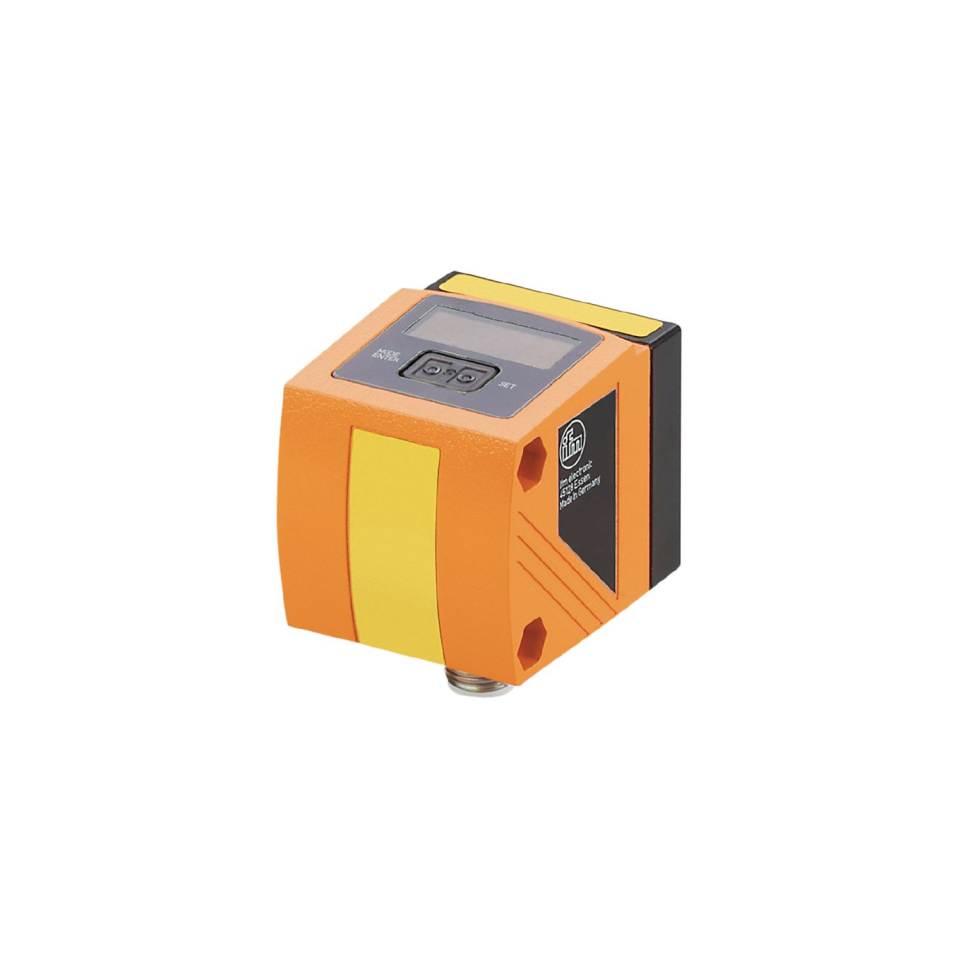

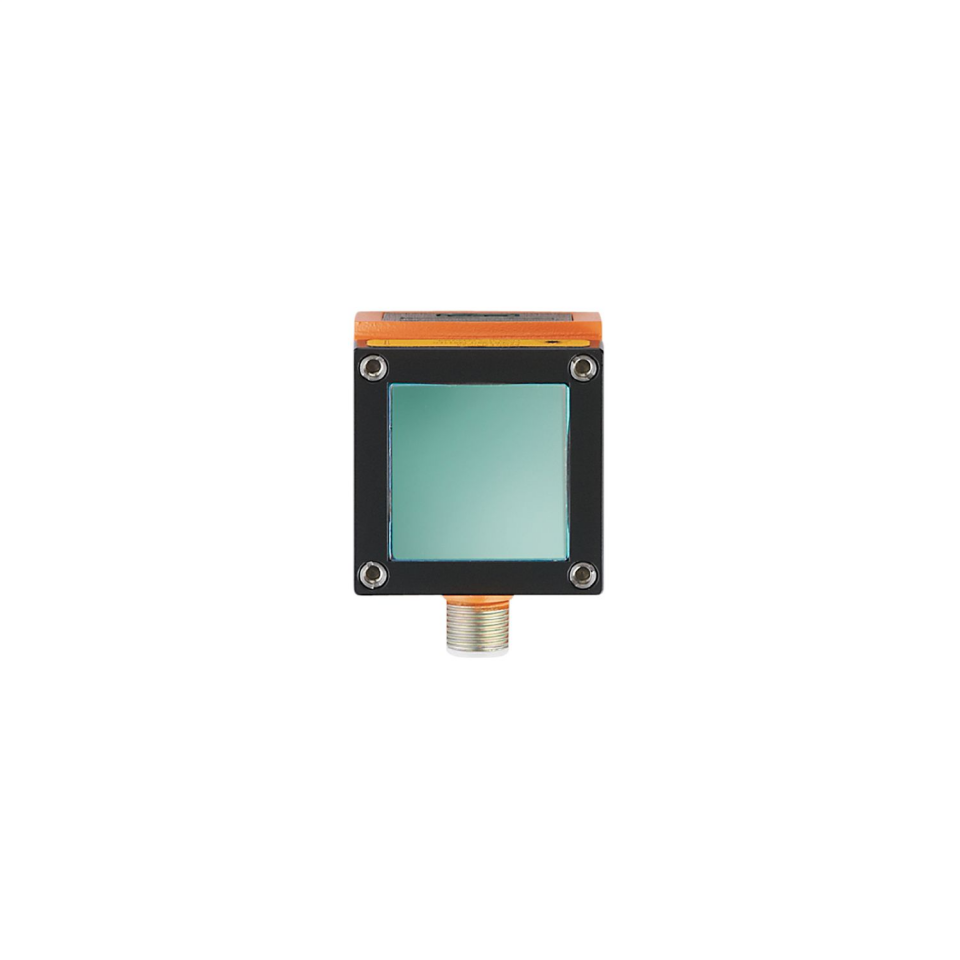

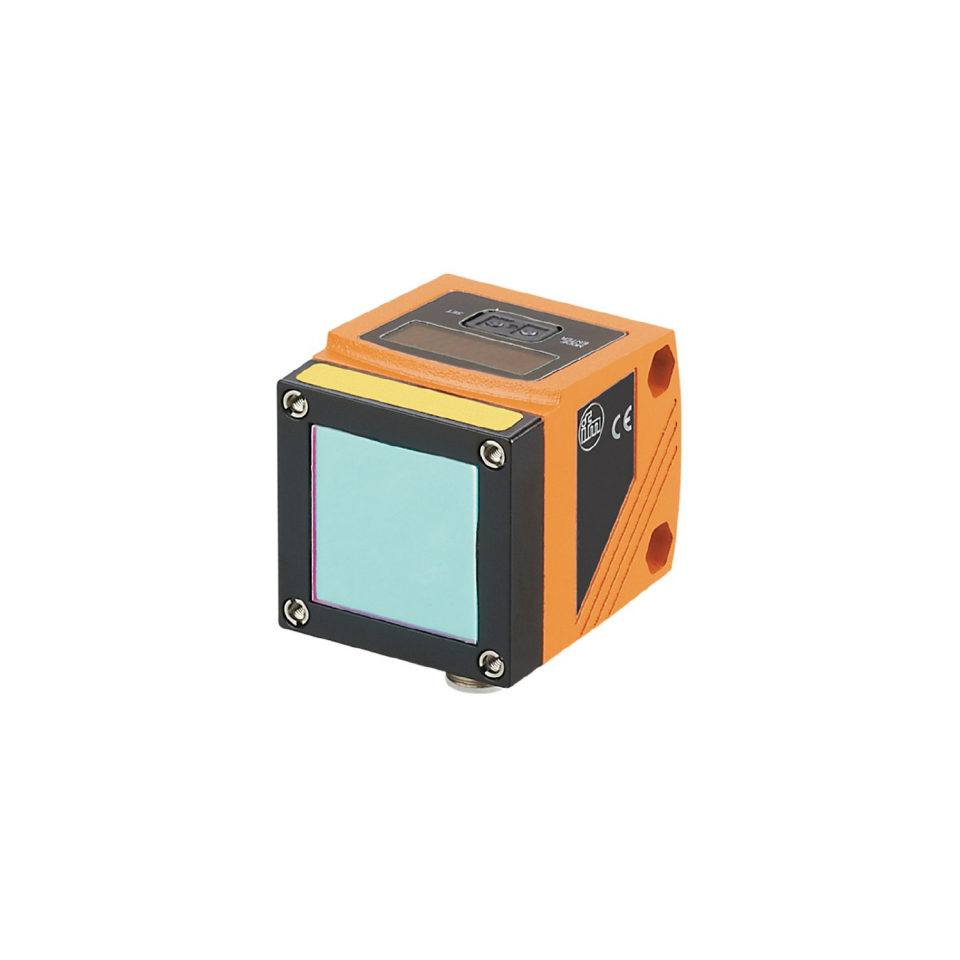

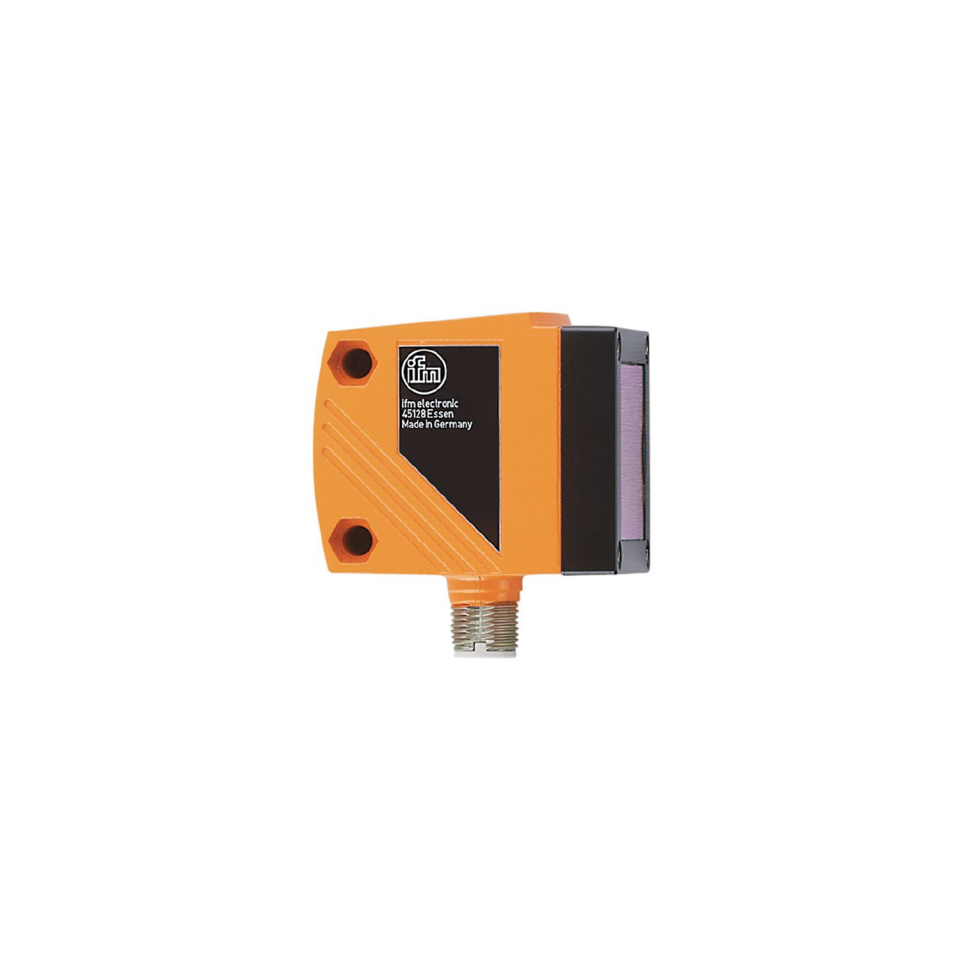

IFM ELEKTRONIC O1D100 Fotoelektrik Mesafe Sensör

IFM ELEKTRONIC O1D100 Fotoelektrik Mesafe Sensör

0,00 ₺ Kdv Dahil
Stok Kodu
47YVK2N4EN
Fiyat
0,00 EUR + KDV
WhatsApp Sipariş
Bugün sipariş verdiğiniz de aynı gün kargoda!
Ürün Bilgisi
Ürün Bilgisi
Lazer koruma sınıfı 2
Gövde dikdörtgensel

Elektriksel özellikleri

Çalışma gerilimi[V] 18...30 DC; (cULus için "supply class 2")
Akım tüketimi[mA] < 150
Koruma sınıfı III
Ters polarite koruması evet
Ortalama ömür[h] 50000

Girişler / Çıkışlar

Giriş ve çıkış sayısı Dijital çıktıların sayısı: 2; Analog çıkışların sayısı: 1

Çıkışlar

Toplam çıkış sayısı 2
Elektriksel yapı PNP
Dijital çıktıların sayısı 2
Çıkış fonksiyonu Normalde açık / kapalı; (parametrelenebilir)
Çıkış başına maks. yük akımı[mA] 200
Analog çıkışların sayısı 1
Analog akım çıkışı[mA] 4...20; (IEC 61131-2)
Maks. Yük[Ω] 250
Analog voltaj çıkışı[V] 0...10; (IEC 61131-2)
Min. yük direnci[Ω] 5000
Kısa devre koruması evet
Kısa devre korumasının cinsi çıkış tarama
Aşırı yük koruması evet

İzleme aralığı

Maks. ışık hüzme genişliği[mm] 15
Maks. ışık hüzmesinin yüksekliği[mm] 15
Işık hüzmesinin boyutları 10 m
Arka fon bastırmalı[m] 0...19

Ölçüm / ayar aralığı

Ölçme aralığı[m] 0,2...10; (beyaz kağıt 200 x 200 mm 90 % geri yansıtma)
Örnekleme frekansı[Hz] 1...50

Arabirimler

Haberleşme arayüzü IO-Link
Aktarım türü COM2 (38,4 kBaud)
IO-Link Revizyonu 1.1
SDCI standart IEC 61131-9
Profil
Smart Sensor - SSP 0 Generic Profiled Sensor
Function Device identification
Function Process data variable
Function Device diagnosis
Function Teach channel
SIO-Mod evet
Gerekli ana bağlantı noktası türü A
İşlem verileri analog 2
İşlem verileri ikilik sistem (binary) 3
Min. işlem döngü süresi[ms] 5
Desteklenen DeviceIDler
Çalışma şekli DeviceID
default 806

Çalışma Koşulları

Çalışma sıcaklığı[°C] -10...60
Koruma IP 67

Testler / Onaylar

EMC
EN 60947-5-2
Lazer koruma sınıfı 2
Lazer koruma ile ilgili notlar
Dikkat: Lazer Işığı
Güç: <= 4 mW
Dalga boyu: 650 nm
pals: 1,3 ns
Işına doğrudan bakmayınız.
Lazer ışığına maruz kalmaktan kaçının.
lazer sınıfı: 2
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.
MTTF[yıl] 182

Mekanik özellikleri

Ağırlık[g] 243,5
Gövde dikdörtgensel
Boyutlar[mm] 59 x 42 x 52
Malzemeler Gövde: çinko döküm; ön mercekler: Cam; LED pencere: PC
Lens hizalaması Mercekleri yanda

Gösterge / Kontroller

Gösterge
Anahtarlama durumu 2 x LED, sarı
Çalışma LED, yeşil
Mesafe, Programlama sayısal gösterge, 4-haneli

Aksesuarlar

Aksesuarlar (Opsiyonel)
Koruma kapağı, E21133

Açıklamalar

Açıklamalar
Ölçüm aralığı / uygulama hakkında daha fazla bilgi için lütfen kullanma talimatlarına bakın.
Paket miktarı 1 adet

Elektriksel bağlantı

Soketli 1 x M12; kodlama: A

Diğer veriler

Parametre Ayar aralığı Fabrika ayarı
Uni mm, m, inch mm
OU1 Hno, Hnc, Fno, Fnc Hno
SP1 [mm] 200...9999 1000
nSP1 [mm] 200...9999 800
FSP1 [mm] 200...9999 1200
OU2 Hno, Hnc, Fno, Fnc, I, U I
SP2 [mm] 200...9999 2000
nSP2 [mm] 200...9999 1800
FSP2 [mm] 200...9999 2200
ASP [mm] 0...9999 0
AEP [mm] 0...9999 9999
rATE [Hz] 1...50 50
dS1 [s] 0...0,1...5 0
dr1 [s] 0...0,1...5 0
dS2 [s] 0...0,1...5 0
dr2 [s] 0...0,1...5 0
dFo [s] 0...0,1...5 0
dIS d1...3 ; rd1...3; OFF d3
Tekrarlanabilirlik / Doğruluk
Mesafe Ölçülen değerlerin tekrarlanabilirliği Doğruluk
Beyaz (% 90 geriye dönme oranı) gri (18 % geriye dönme oranı) Beyaz (% 90 geriye dönme oranı) gri (18 % geriye dönme oranı)
200...1000 mm ± 5,0 mm ±7,5 mm ± 15,0 mm ± 18,0 mm
1000...2000 mm ± 5,5 mm ±10,0 mm ± 15,0 mm ± 20,0 mm
2000...4000 mm ± 17,5 mm ±22,5 mm ± 25,0 mm ± 32,0 mm
4000...6000 mm ± 27,5 mm ±40,0 mm ± 35,0 mm ± 50,0 mm
6000...10000 mm ± 60,0 mm ± 70,0mm
Örnekleme frekansı 50 Hz
Nesneye vuran, dış ışık < 40 klx
Tekrarlanabilirlik / Doğruluk
Mesafe Ölçülen değerlerin tekrarlanabilirliği Doğruluk
Beyaz (% 90 geriye dönme oranı) gri (18 % geriye dönme oranı) Beyaz (% 90 geriye dönme oranı) gri (18 % geriye dönme oranı)
200...1000 mm ± 16,5 mm ±16,5 mm ± 26,5 mm ± 26,5 mm
1000...2000 mm ± 16,5 mm ±16,5 mm ± 26,5 mm ± 26,5 mm
2000...4000 mm ± 30,0 mm ±37,0 mm ± 40,0 mm ± 47,0 mm
4000...6000 mm ± 37,0 mm ±57,0 mm ± 47,0 mm ± 67,0 mm
6000...10000 mm ± 75,0 mm — ± 85,0mm —
Örnekleme frekansı 50 Hz
Nesneye vuran, dış ışık 40...100 klx
Tekrarlanabilirlik / Doğruluk
Mesafe Ölçülen değerlerin tekrarlanabilirliği Doğruluk
Beyaz (% 90 geriye dönme oranı) gri (18 % geriye dönme oranı) Beyaz (% 90 geriye dönme oranı) gri (18 % geriye dönme oranı)
200...1000 mm ± 4,0 mm ±4,5 mm ± 14,0 mm ± 15,0 mm
1000...2000 mm ± 4,5 mm ±6,0 mm ± 14,5 mm ± 16,0 mm
2000...4000 mm ± 13,5 mm ±14,5 mm ± 23,5 mm ± 24,0 mm
4000...6000 mm ± 19,0 mm ±21,0 mm ± 29,0 mm ± 31,0 mm
6000...10000 mm ± 37,0 mm – ± 47,0mm –
Örnekleme frekansı 1 Hz
Nesneye vuran, dış ışık < 40 klx
Tekrarlanabilirlik / Doğruluk
Mesafe Ölçülen değerlerin tekrarlanabilirliği Doğruluk
Beyaz (% 90 geriye dönme oranı) gri (18 % geriye dönme oranı) Beyaz (% 90 geriye dönme oranı) gri (18 % geriye dönme oranı)
200...1000 mm ± 10,0 mm ± 10,0 mm ± 20,0 mm ± 20,0 mm
1000...2000 mm ± 10,0 mm ± 10,0 mm ± 20,0 mm ± 20,0 mm
2000...4000 mm ± 17,0 mm ± 18,0 mm ± 27,0 mm ± 28,0 mm
4000...6000 mm ± 22,0 mm ± 25,0 mm ± 32,0 mm ± 35,0 mm
6000...10000 mm ± 37,0 mm – ± 47,0mm –
