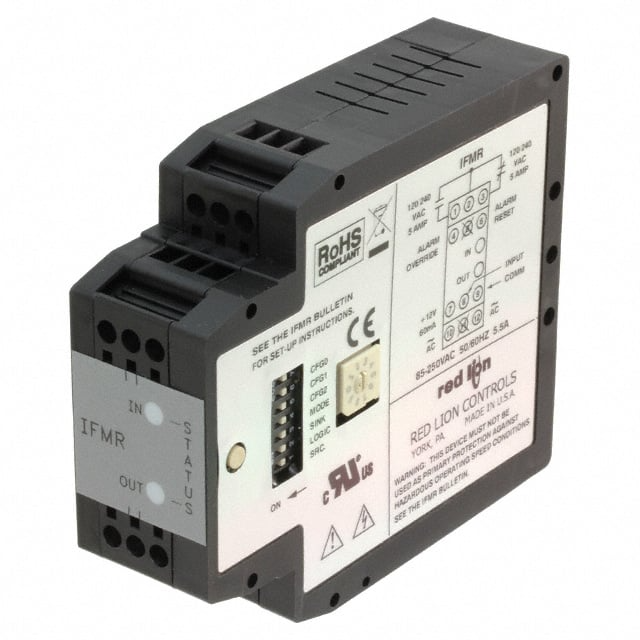

Red Lion Controls IFMR0066 Hız Anahtarı (Speed Switch Controller)

Red Lion Controls IFMR0066, frekans giriş sinyalini izleyerek belirlenen eşik değerine göre tek bir SPDT röleyi kontrol eden DIN ray montajlı bir hız anahtarı (speed switch controller) modelidir. IFMR Serisi içerisinde yer alan bu cihaz; aşırı hız (overspeed), düşük hız (underspeed) ve sıfır hız algılama uygulamalarında güvenilir çözüm sunar.

Trip (tetikleme) frekansı 0,1 Hz ile 25 kHz arasında ayarlanabilir. Histerezis ve offset ayarları sayesinde çıkışta titreşim (chatter) oluşumu engellenir. Üzerindeki LED göstergeler ile giriş sinyali ve röle durumu kolayca izlenebilir.

Temel Özellikler

• Besleme Gerilimi: 85 – 250 VAC

• Röle Çıkışı: SPDT

• Akım Kapasitesi: 5 A

• Güç Tüketimi: 5.5 VA

• Trip Frekans Aralığı: 0.1 Hz – 25 kHz

• Aşırı hız / Düşük hız / Sıfır hız algılama

• Röle kilitleme (latching) özelliği

• Alarm override ve alarm reset fonksiyonları

• Programlanabilir giriş devresi

• DIN Ray montaj tipi

Çalışma Prensibi

IFMR modeli, frekans girişini izler ve belirlenen trip değerine ulaşıldığında veya altına düştüğünde röleyi tetikler. Kullanıcı isterse:

• Overspeed (aşırı hız)

• Underspeed (düşük hız)

• Zero-speed (sıfır hız)

modlarından birini seçebilir.

Ayrıca:

• Offset ve histerezis ayarı ile kararsız tetikleme önlenir.

• Harici buton girişleri sayesinde:

  • Trip fonksiyonu geçici olarak devre dışı bırakılabilir.

  • Kilitli alarm durumu sıfırlanabilir.

Giriş ve Kontrol Yapısı

• 7 konumlu DIP switch

• Döner anahtar (rotary switch)

• Ayar butonu

• 2 adet LED gösterge (Giriş sinyali & Röle durumu)

LED’ler hem normal çalışma sırasında durum göstergesi olarak, hem de parametre ayarı sırasında görsel geri bildirim amacıyla kullanılır.

Teknik Özellikler

• Giriş Tipi: Analog (frekans)

• Çıkış Tipi: Röle

• Kontak Formu: SPDT

• Kanal Sayısı: 1

• Montaj Tipi: DIN Ray

• Bağlantı Tipi: Vidalı klemens

• Çalışma Sıcaklığı: 0 – 50 °F

• Gerilim Aralığı: 85 – 250 V

• Seri: IFMR Series

• Ürün Tipi: Signal Conditioner / Speed Switch Controller

• Gösterge Tipi: LED

Uygulama Alanları

• Motor hız izleme

• Konveyör sistemleri

• Türbin ve fan kontrolü

• Endüstriyel otomasyon hatları

• Sensör çıkışlı hız kontrol sistemleri
