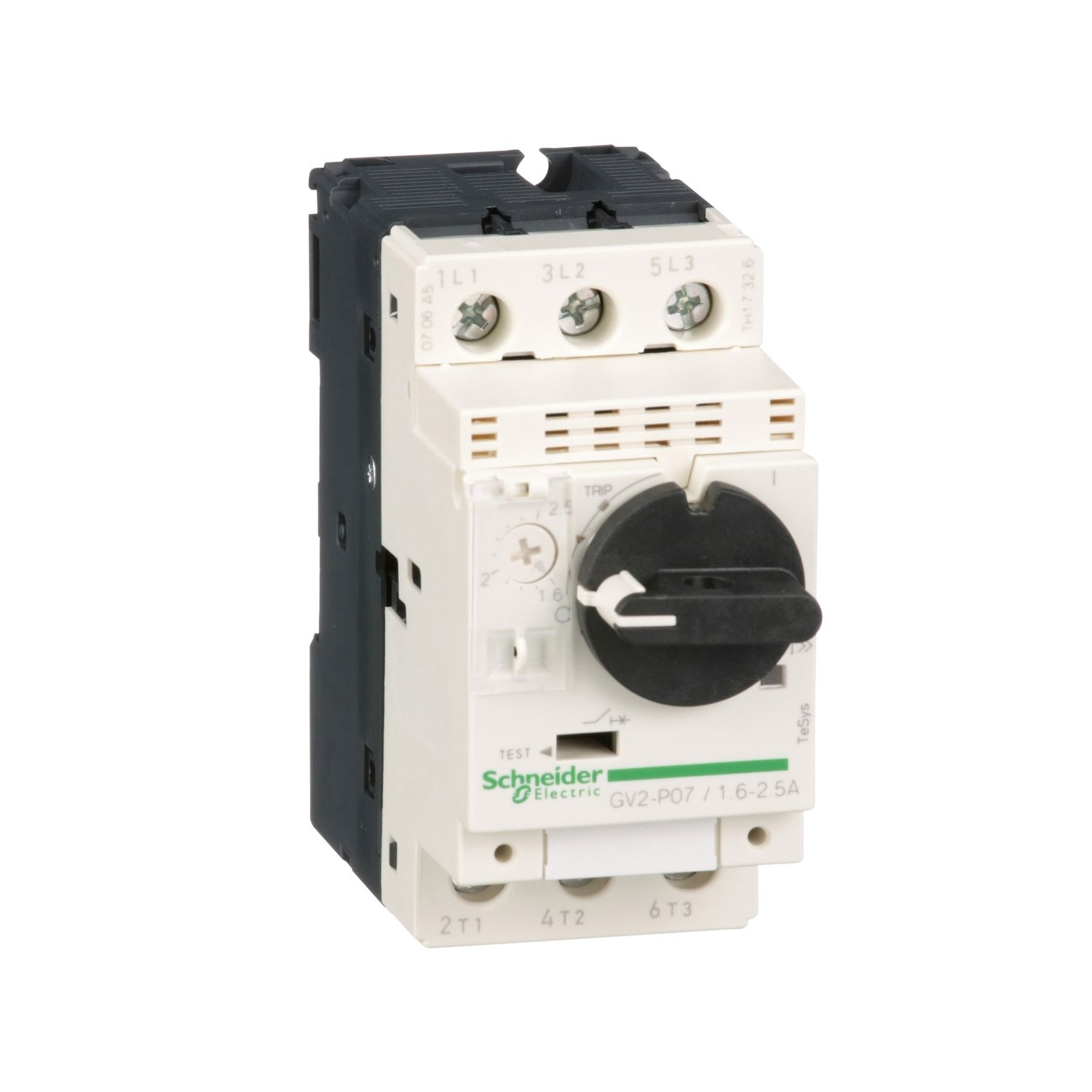

SCHNEİDER GV2P07

SCHNEİDER GV2P07 Ana Seri TeSys Ürün adı TeSys GV2 Ürün grubu GV2P Cihaz uygulaması Motor Açma birimi teknolojisi Termal manyetik Tamamlayıcı Kutup tanımı 3P Şebeke tipi AC Kullanım kategorisi AC-3 'e uygunIEC 60947-4-1 Kategori A 'e uygunIEC 60947-2 Ağ frekansı 50/60 Hz 'e uygunIEC 60947-4-1 Sabitleme modu 35 mm simetrik DIN rayı: klipsli Panel: vidalı (with 2 x M4 screws) Çalışma konumu Herhangi bir konum Motor gücü kW 0,75 kW -de 400/415 V AC 50/60 Hz 1,1 kW -de 500 V AC 50/60 Hz 1,5 kW -de 690 V AC 50/60 Hz Kesme kapasitesi 100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 8 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 nominal hizmet kısa devre kesme kapasitesi 100 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 Kontrol tipi Döner düğme nominal akım 2,5 A Thermal protection adjustment range 1,6…2,5 A Sorumluluk Reddi: Bu belge, belirli kullanıcı uygulamaları için bu ürünlerin uygunluğu veya güvenilirliğini belirlemek amacıyla kullanılamaz ve bunların yerini tutmayı amaçlamaz 04.Eyl.2019 1 Manyetik açma akımı 33,5 A nominal çalışma voltajı 690 V AC 50/60 Hz 'e uygunIEC 60947-2 nominal yalıtım voltajı 690 V AC 50/60 Hz 'e uygunIEC 60947-2 klasik açık hava termik akımı 2,5 A 'e uygunIEC 60947-4-1 nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947-2 Kutup başına güç dağılımı 2,5 W Mekanik dayanıklılık 100000 cycles Elektrik dayanıklılığı 100000 cycles için AC-3 -de 440 V Maximum operating rate 25 cyc/h Nominal görev Sürekli 'e uygunIEC 60947-4-1 Bağlantılar - terminaller Vida kelepçesi terminalleri 2 kablolar 1…6 mm² katı Vida kelepçesi terminalleri 2 kablolar 1,5…6 mm² esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablolar 1…4 mm² esnek ile Sıkma torku 1,7 N.m üzerinde vida kelepçesi terminalleri Yalıtıma uygunluk Evet 'e uygunIEC 60947-1 Faz arızası hassasiyeti Evet 'e uygunIEC 60947-4-1 Yükseklik 89 mm Genişlik 45 mm Derinlik 97 mm
