Unit UTR2810E Masa Tipi Dijital LCR Metre

Yüksek hassasiyet, hızlı ölçüm ve profesyonel test stabilitesiyle yeni nesil LCR çözümü

Unit UTR2810E, UNI-T’nin geliştirdiği modern, yüksek doğruluklu ve kompakt masa tipi dijital LCR metre modellerinden biridir. Düşük frekans bileşen ölçümlerinde sağladığı kararlılık, hızlı test yeteneği, geniş ölçüm aralığı ve kullanıcı dostu arayüzü ile hem üretim hatlarında hem de laboratuvarlarda güvenilir sonuçlar sunar.

2.8 inç TFT ekranı, otomatik LCR seçimi ve %0.1 hassasiyeti ile UTR2810E; kalite kontrol, Ar-Ge, giriş testi ve seri üretim ihtiyaçlarını başarıyla karşılayan yüksek performanslı bir ölçüm cihazıdır.

UTR2810E’nin Öne Çıkan Özellikleri

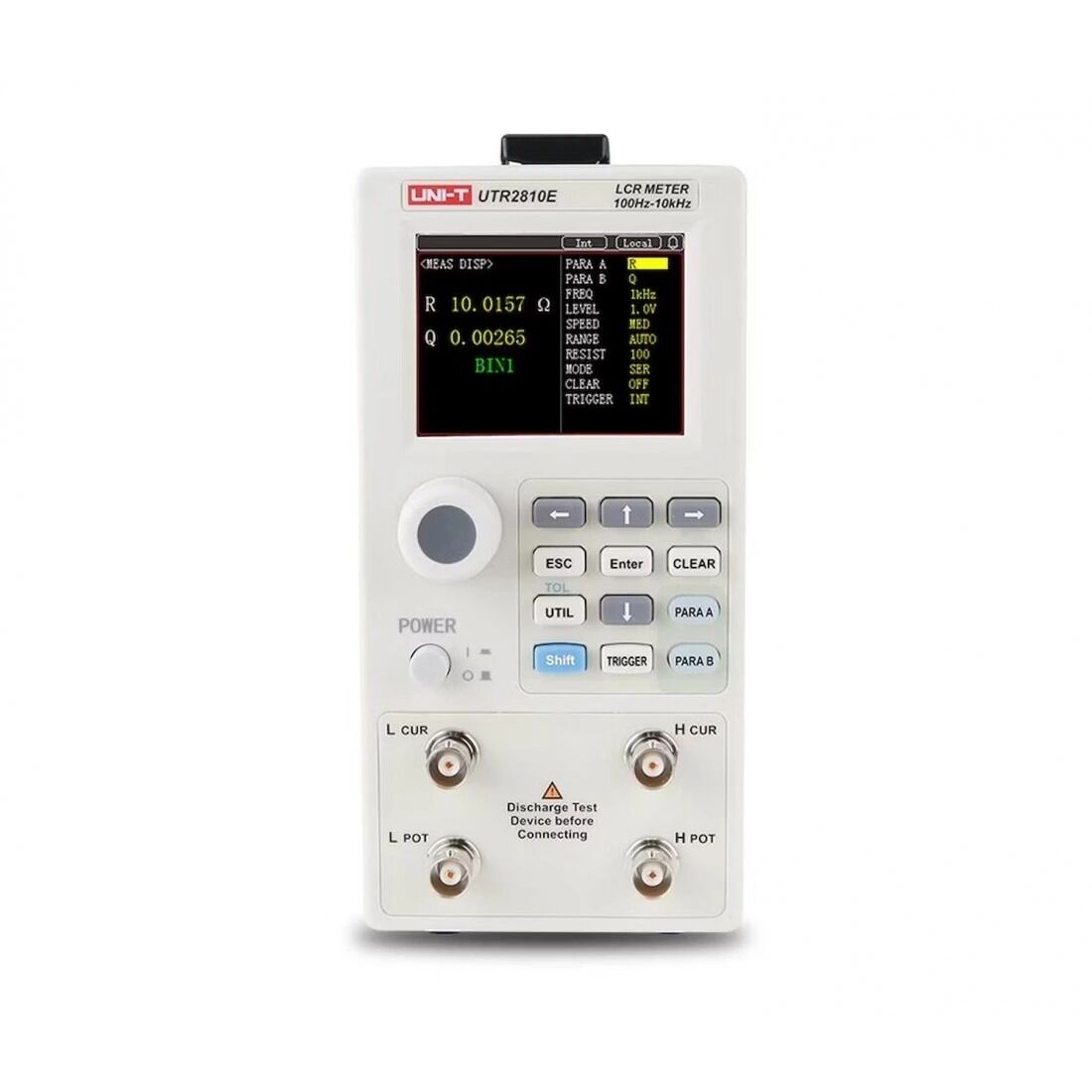

2.8 inç TFT Renkli Ekran

320x240 piksel çözünürlüğe sahip ekran, ölçüm sonuçlarını yüksek okunabilirlik ile sunar. Kolay kullanım sağlayan sade menü yapısıyla operatör verimliliğini artırır.

Çoklu Test Frekansı ve Yüksek Hassasiyet

• 100 Hz

• 120 Hz

• 1 kHz

• 10 kHz

%0.02 frekans hassasiyeti ve %0.1 ölçüm doğruluğu ile profesyonel testlerde güvenilir sonuçlar elde edilir.

Geniş Ölçüm Aralığı

UTR2810E hem düşük hem de yüksek değerli komponentler için kapsamlı ölçüm aralıkları sunar:

• İndüktans: 0.00001 μH – 9.99999 kH

• Kapasite: 0.00001 pF – 999.999 mF

• Direnç: 0.00001 Ω – 99.9999 MΩ

Bu geniş aralıklar sayesinde UTR2810E, bobinlerden kondansatörlere ve dirençlere kadar çok sayıda bileşeni yüksek hassasiyetle analiz eder.

Hızlı Test Performansı

Yavaş, orta ve hızlı modlar sayesinde üretim hattı ve laboratuvar gereksinimlerine uygun ölçüm hızı seçilebilir.
En hızlı test süresi 33 kez/saniye olup seri testlerde büyük avantaj sağlar.

Otomatik LCR Seçimi

Cihaz ölçülen bileşeni otomatik olarak tanımlar ve uygun LCR parametrelerini seçerek kullanıcı hatalarını en aza indirir.

Profesyonel Test Fonksiyonları

UTR2810E geniş bir ölçüm parametresi kütüphanesine sahiptir:

Birincil Parametreler:
Cp, Cs, Lp, Ls, Z, R, G, Y

İkincil Parametreler:
D, Q, X, B, Rp, θr, θd

Ek olarak:

• Seri / Paralel eşdeğer mod

• ABS ve yüzde hesaplamalı matematiksel analiz

• Açık devre ve kısa devre kalibrasyonu

• Tetikleme seçenekleri (dahili, manuel, harici, bus)

• 42 farklı parametre kombinasyonu

Bu özellikleri ile UTR2810E, hassas bileşen değerlendirmelerinde profesyonel bir çözüm sunar.

Bağlantılar ve Yazılım Desteği

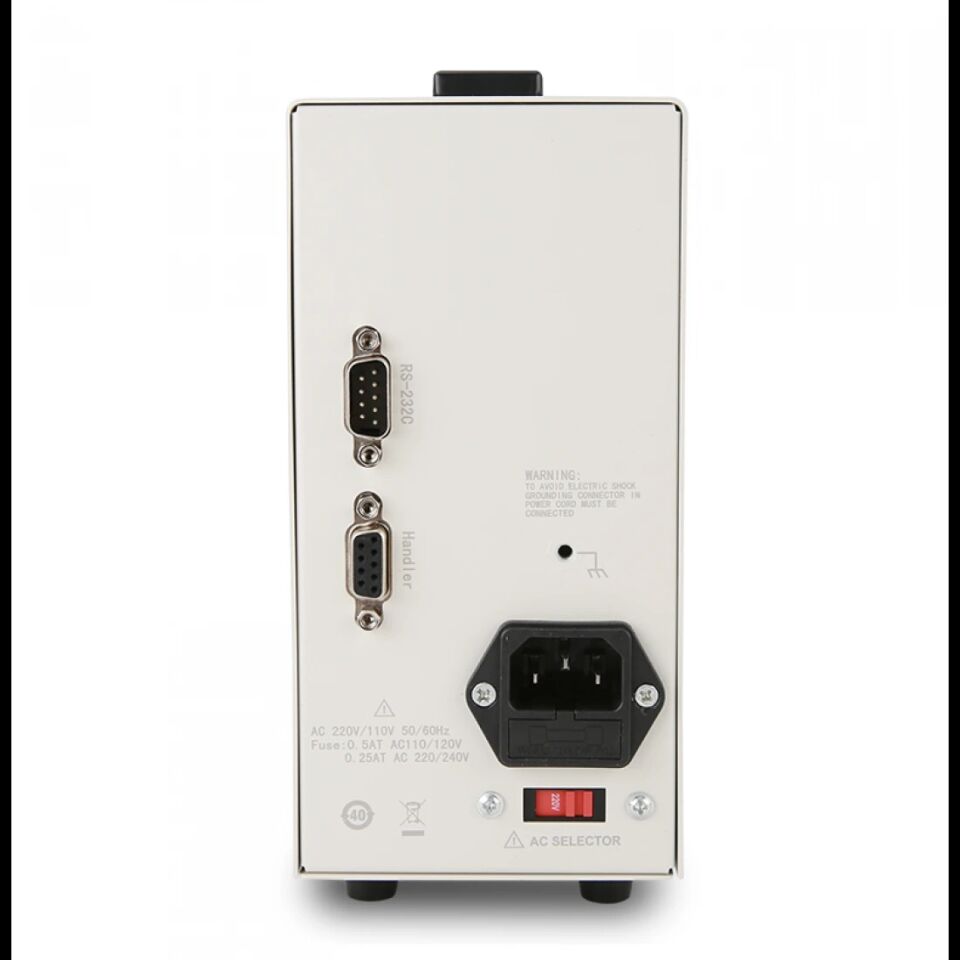

Cihaz RS232 ve Handler arayüzleriyle gelir.
Üst bilgisayar yazılımı üzerinden istatistiksel analiz yapılabilir ve cihaz otomasyon sistemlerine kolayca entegre edilebilir.
Bu özellikler özellikle üretim hatlarında büyük avantaj sağlar.

Güçlü Uygulama Alanları

Unit UTR2810E, aşağıdaki alanlarda yoğun olarak kullanılır:

• Elektronik üretim hatları

• Bileşen kalite kontrol süreçleri

• Giriş ve çıkış muayeneleri

• Ar-Ge laboratuvarları

• Bobin / kondansatör / direnç ölçümleri

• Otomatik test sistemleri

• Eğitim laboratuvarları

Teknik Özellikler (Özet)

Ekran: 2.8” TFT (320x240)
Test Frekansı: 100 Hz, 120 Hz, 1 kHz, 10 kHz
Doğruluk: %0.1
Test Hızı: Hızlı 30 ms, Orta 170 ms, Yavaş 350 ms
AC Seviyesi: 0.1 Vrms, 0.3 Vrms, 1 Vrms
Çözünürlük:

• L: 0.00001 μH – 9.99999 kH

• C: 0.00001 pF – 999.999 mF

• R/Z: 0.00001 Ω – 99.9999 MΩ

Arayüz: RS232, Handler
Güç: 110V/220V 50/60Hz
Ağırlık: 2.5 kg
Boyut: 88 × 174 × 275 mm

Paket İçeriği

• Kelvin prob seti

• Kısa devre kartı

• Klips seti

• RS-232 iletişim kablosu

• 4 telli test kutusu

• Güç kablosu
