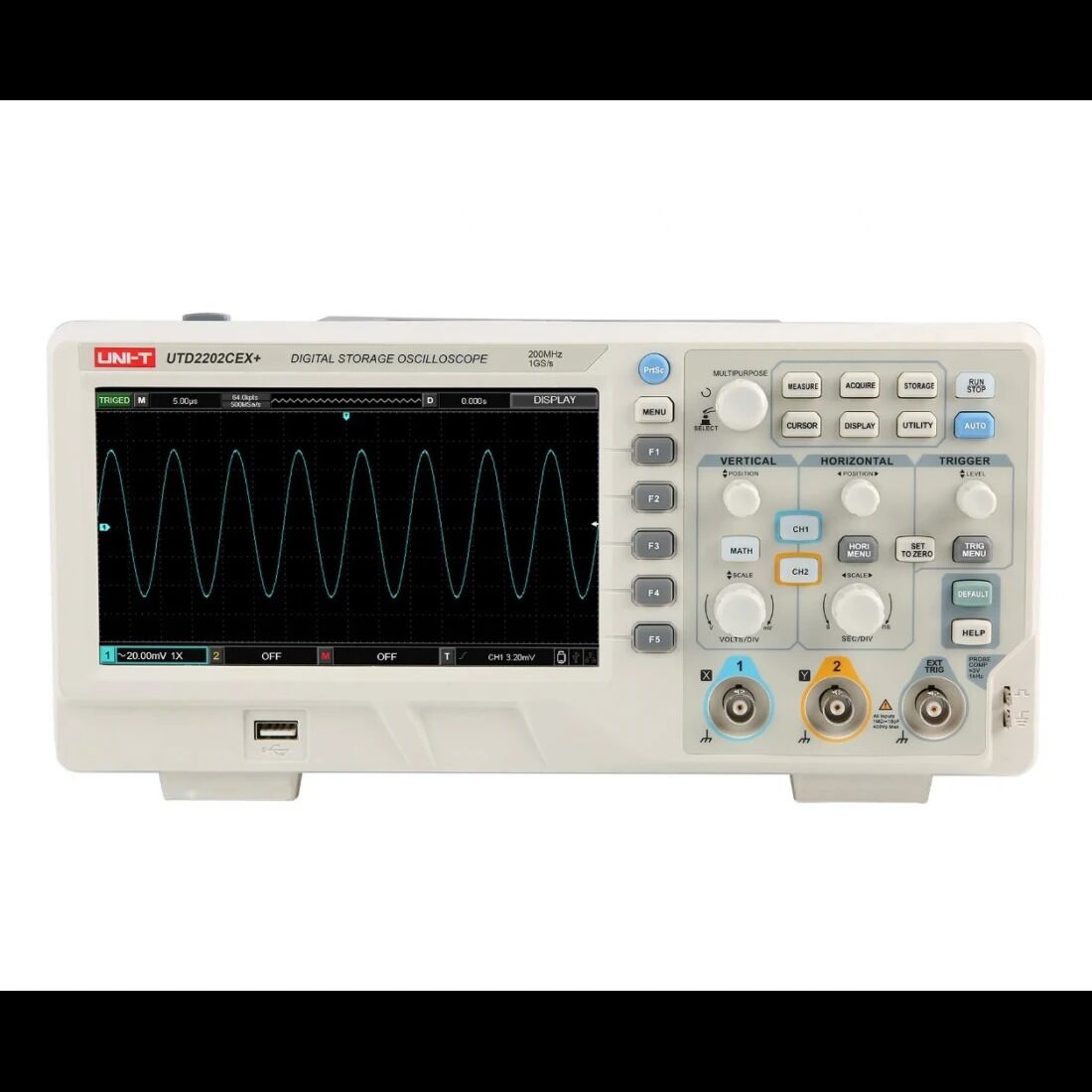

Unit UTD-2202CEX+ Dijital Osiloskop

Unit UTD-2202CEX+, gelişmiş ölçüm özellikleri, yüksek bant genişliği ve sezgisel kullanıcı arayüzü sayesinde hem teknik personel hem de profesyonel mühendisler için ideal bir dijital osiloskop çözümüdür. Karmaşık test senaryolarını kolaylıkla analiz edebilen Autoset stratejisi, geniş ekran aralığı ve gelişmiş tetikleme seçenekleri ile UTD-2202CEX+, elektronik tasarım, bakım, eğitim ve Ar-Ge ekipleri için güçlü bir test platformu sunar.

Geniş yedi inç renkli ekranı, yüksek örnekleme hızı ve çoklu parametre ölçüm yetenekleri ile sinyal davranışlarını detaylı şekilde incelemek isteyen kullanıcıların beklentilerini fazlasıyla karşılar.

Unit UTD-2202CEX+ Öne Çıkan Özellikler

200 MHz Bant Genişliği

Cihaz, iki yüz megahertz bant genişliği ile yüksek frekanslı sinyallerin hassas analizini sağlar.
Bu özellik, güç elektroniği, iletişim devreleri ve hızlı dijital sinyallerin incelenmesi için idealdir.

1 GS s Maksimum Örnekleme Oranı

Bir gigasample saniyeye kadar örnekleme hızı ile sinyaller çok daha net, detaylı ve doğru biçimde yakalanır.

Gelişmiş Autoset Stratejisi

Yeni nesil Autoset teknolojisi, karmaşık dalga formlarında bile doğru ölçeklendirme yaparak kullanıcıların hızlı ölçüm almasını sağlar.

Geniş Ekran Aralığı

Sekiz div yatay, on altı div dikey ekran aralığı, sinyal analizini kolaylaştırır ve daha geniş bir görüntüleme alanı sunar.

Çoklu Kare Dalga Çıkışı

On, yüz, bin ve on bin hertz olmak üzere çok frekanslı kare dalga çıkışı sunar.
Bu özellik test sinyali üretilmesini gerektiren birçok uygulamada büyük avantaj sağlar.

34 Otomatik Parametre Ölçümü

CEX+ serisi toplam otuz dört farklı otomatik ölçüm parametresi destekler.
Aynı anda birden fazla ölçüm yapılabilir, bu da analiz süreçlerini önemli ölçüde hızlandırır.

Zengin Tetikleme Seçenekleri

Kenar, darbe genişliği, video ve değişim tetik modları ile farklı sinyal türlerinde güvenilir ölçüm yapılabilir.

Matematiksel İşlemler

Toplama, çıkarma, çarpma ve bölme fonksiyonları sayesinde sinyal matematiği kolayca uygulanabilir.

Depolama ve Kayıt Özellikleri

Cihaz yirmi dalga formu ve yirmi ayar dosyasını hafızasında saklayabilir.

Geniş Arayüz Seçenekleri

USB Host ve cihaz bağlantısı ile veri aktarımı ve cihaz yönetimi kolaylaştırılmıştır.
Başarılı veya başarısız kullan fonksiyonu, üretim testlerinde zaman kazandırır.

Teknik Özellikler Özet

Verilere sadık kalınarak sadeleştirilmiştir.

• Kanal: iki

• Bant genişliği: iki yüz megahertz

• Örnekleme oranı: bir gigasample saniye

• Yükselme süresi: üç buçuk nanosaniye altında

• Bellek derinliği: dalga formu yakalama oranı beş bin üstü

• Dikey hassasiyet: bir milivolt div ile yirmi volt div

• Zaman tabanı: iki nanosaniye div ile elli saniye div

• Tetik modları: kenar, darbe genişliği, video, değişim

• Ekran: yedi inç renkli TFT LCD

• Güç: yüz ile iki yüz kırk volt AC

• Ağırlık: üç kilogram

• Boyut: üç yüz altı x yüz otuz sekiz x yüz yirmi dört milimetre

Kullanım Alanları

Unit UTD-2202CEX+, aşağıdaki alanlarda yüksek kaliteli sinyal analizi için uygundur:

• Elektronik devre tasarımı

• Ar-Ge laboratuvarları

• Teknik servis ve bakım ekipleri

• Üretim hatlarında test süreçleri

• Sensör, modül ve güç elektroniği incelemeleri

• Üniversite ve eğitim laboratuvarları

• İletişim devrelerinin test edilmesi

Hem kullanım kolaylığı hem de güçlü performansı ile geniş bir kullanıcı kitlesine hitap eder.
